تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | HDPE / PP / PPR / PEX / PC | نطاق الأنابيب: | 16 مم ~ 63 مم |
|---|---|---|---|
| نموذج الطارد: | (سج -65 / 33) | Max. ماكس. output انتاج: | 180 كجم / ساعة |
| السرعة القصوى: | 15 م / دقيقة | قوة المحرك: | 37 كيلو واط |
| قوة فراغ: | 3 كيلو وات | قوة الماء: | 4kw |
| سحب الطاقة: | 0.75 كيلو وات | قوة القاطع: | 2.2 كيلو واط |
| العلامة التجارية العاكس: | ABB أو Delta | ماركة درجة الحرارة: | اومرون |
| طول الخط: | 35000 ملم | ||
| تسليط الضوء: | خط إنتاج أنابيب تصريف المياه,خط إنتاج الأنابيب البلاستيكية |
||
خط إنتاج أنابيب HDPE لأنابيب الضغط والغاز
تطبيق:
يعتبر خط إنتاج أنابيب HDPE الذي تنتجه شركة BEISU مناسبًا لخطوط إنتاج الأنابيب التالية: خط إنتاج أنابيب PE ، خط إنتاج أنابيب الطاقة MPP ، خط إنتاج أنابيب المياه PE ، خط إنتاج أنابيب إمداد المياه PE ، خط إنتاج أنابيب PERT ، خط إنتاج أنابيب PPR ، خط إنتاج أنبوب البرقوق المسامي ، خط إنتاج أنبوب جلبة سبائك.، خط إنتاج الأنابيب البلاستيكية المركبة ، خط إنتاج الأنابيب المركبة PE ، إلخ.
ملخص قطر أنابيب HDPE لـ 16 ~ 63 ملم
A1: السعة القصوى: يمكن أن تصل إلى 2.5 ~ 3 طن لكل 24 ساعة حسب الصيغة
A2: إمدادات المياه: ≤25 ℃ ، ≥0.3Mpa
A3: إمداد الهواء: 0.3m³ / min ،> 0.5 Mpa
A4: درجة الحرارة: 0-40 درجة مئوية
A5: الرطوبة: 95٪ بدون تكاثف
A6: قوة التثبيت: 123kw
A7: طول ناتال: 35 مترا
الأجهزة الكهربائية ذات الجهد المنخفض:
A1: زر ، مفتاح تبديل: منتجات France Schneider
A2: المقاولين: منتجات شنايدر الفرنسية
A3: جدول التحكم في درجة الحرارة: اليابان OMRON
A4: ملف تسخين: سخان سيراميك من الفولاذ المقاوم للصدأ
شروط خط الإنتاج:
A1: الموقع: داخل المصنع
A2: الطاقة: منطقة أمان بعلامة تحذير
A3: درجة الحرارة: 0-40 درجة مئوية
A4: الرطوبة: 85٪ بدون تكاثف
نسق:
المواد الخام + المواد المضافة ← الخلاط ← المغذي التلقائي ← مجفف النطاط ← الطارد اللولبي الأحادي ← القوالب ← خزان معايرة الفراغ ← خزان التبريد بالرش ← وحدة السحب ← وحدة القطع ← المكدس
عملية إنتاج خط إنتاج أنابيب HDPE الذي تنتجه شركة BEISU Machinery:
(1) يتم تجفيف المواد الخام HDPE وكريات الماسترباتش وخلطها في آلة الخلط الجافة.يتم خلط المواد الخام HDPE بشكل موحد في القادوس من خلال آلة شفط الفراغ.آلة الشفط الفراغي التي تنتجها Benecke لديها تجفيف وتجفيف في نفس الوقت.الوظيفة.
(2) يتم تلدين المواد الخام بواسطة آلة بثق ذات لولب واحد وبثق ، كما أن آلة البثق ذات اللولب الفردي SJ30 تقوم ببثق الخط المشفر باللون.
(3) يتم بثق أنبوب HDPE من القالب ثم يدخل صندوق تحجيم الفراغ لتحجيم وتبريد الأنابيب.
(4) بعد خروج أنبوب HDPE من صندوق تحجيم الفراغ ، يدخل خزان مياه التبريد أو يبرد خزان مياه الرش وفقًا لقطر الأنبوب.
(5) بعد تشكيل الأنبوب ، فإنه يدخل في عملية طباعة الطابعة.
(6) الجر في آلة القطع الكوكبية بواسطة جرار مجنزر
(7) آلة القطع الكوكبية لطول قطع أنابيب HDPE
(8) بعد اكتمال قطع الأنبوب ، سوف ينزلق تلقائيًا في إطار التراص لتنفيذ عملية التعبئة.

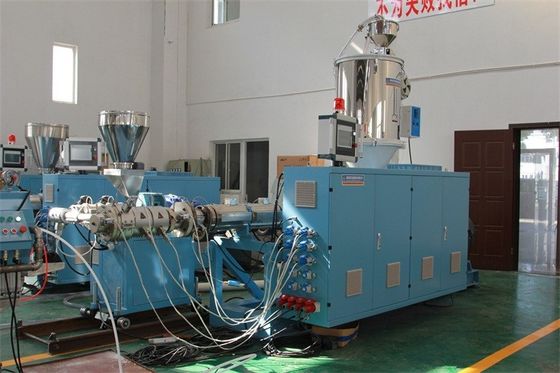

تفاصيل صور مواصفات خط إنتاج أنابيب HDPE بواسطة BEISU Machinery:
المعلمة التقنية الرئيسية:
| القطر (مم) | 20-63 | 20-110 | 75-250 | 110-315 | 160-450 | 315-450 |
| الطارد المخروطي | SJ65 | SJ65 | SJ75 | SJ90 | SJ90 | SJ120 |
| مسحوق الطارد (KW) | 55 | 75 | 110 | 110 | 160 | 280 |
| أقصى سرعة خطية | 12 | 10 | 3.5 | 3 | 2 | 1.2 |
| السعة القصوى (K / G) | 150 | 180 | 350 | 450 | 450 | 700 |
| التطوير التنظيمي | متوسط القطر الخارجي | سلسلة الأنابيب | ||||
| S5 | 4 س | S3.2 | S2.5 | |||
| ديم ، دقيقة | ديم ، ماكس | سمك الجدار الاسمي | ||||
| 20 | 20.0 | 20.3 | 2.0 | 2.3 | 2.8 | |
| 25 | 25.0 | 25.3 | 2.3 | 2.8 | 3.5 | 4.2 |
| 32 | 32.0 | 32.3 | 2.9 | 3.6 | 4.4 | 5.4 |
| 40 | 40.0 | 40.4 | 3.7 | 4.5 | 5.5 | 6.7 |
| 50 | 50.0 | 50.5 | 4.6 | 5.6 | 6.9 | 8.3 |
| 63 | 63.0 | 63.6 | 5.8 | 7.1 | 8.6 | 10.5 |
| 75 | 75.0 | 75.7 | 6.8 | 7.4 | 10.3 | 12.5 |
| 90 | 90.0 | 90.9 | 8.2 | 10.1 | 12.3 | 15.0 |
| 110 | 110.0 | 111.0 | 10.0 | 12.3 | 15.1 | 18.3 |
